Push-in koppeling food T-inschroef draaibaar (R32 F-E)

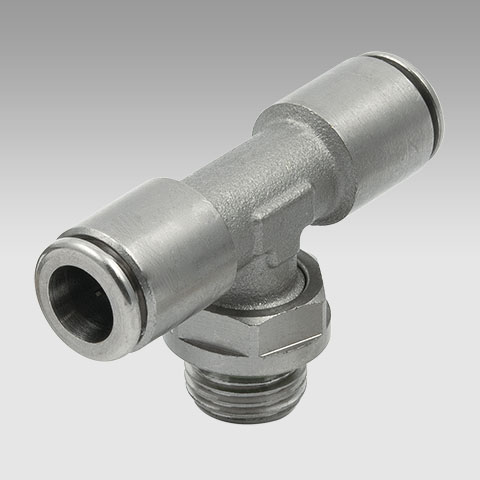

De Push-in koppeling food T-inschroef draaibaar (R32 F-E) is een T-stuk met de schroefdraad in de middelste poot en een steekaansluiting aan beide uiteinden. Eén poort voedt zo twee slangen die links en rechts vertrekken. Er zijn acht uitvoeringen, voor Ø 4 tot 10 mm en draad van 1/8″ tot 3/8″ BSPP.

Toepassing

Deze T gebruikt u op een verdeelblok, ventiel of cilinderpoort waar de lucht in twee richtingen verder moet, bijvoorbeeld naar twee identieke grijpers of uitblaaspunten op een lijn waar voedingsmiddelen verwerkt worden. Het T-lichaam draait rond de draad, dus na het vastzetten richt u de twee uitgangen nog zo uit dat de slangen netjes langs het frame lopen. Dat beperkt knikken en scherpe bochten, die debiet kosten en de slijtage van slangen verhogen.

Uitvoeringen en keuze

• BSPP = cilindrische Britse pijpdraad; de dichting gebeurt met een ring tegen het vlak van de poort.
• Draadmaat: kies 1/8″, 1/4″ of 3/8″ volgens de poort van het onderdeel waarop u monteert.
• Ø: buitendiameter van de slang, 4 tot 10 mm; beide uitgangen hebben dezelfde maat.
• Materiaal: messing met clean-lead-oppervlakbehandeling tegen lood aan het oppervlak, en Viton® (FKM) als afdichtingsrubber met een ruimere chemische en thermische bestendigheid dan NBR.

Combineer met

Hoe de klemring en de losring van een steekfitting werken, leest u in de gids over push-in fittingen. De volledige food-reeks staat bij de steekfittingen.

Levertijd: doorgaans 2-4 werkdagen bij voldoende voorraad (excl. maatwerk).

Metal Work-artikelcodes

Zoekt u op de artikelcode van Metal Work? Dit zijn de uitvoeringen van dit product in onze webshop.
