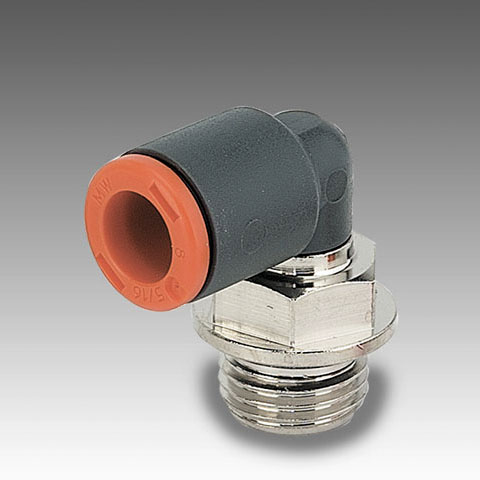

Push-in koppeling knie draaibaar kunststof (RL34)

De push-in koppeling knie draaibaar kunststof (RL34) is een haakse steekfitting met buitendraad en een knie die na montage rond de draadas draait. Metal Work biedt 15 uitvoeringen, van Ø 4 tot 12 mm, op M5, M7 en 1/8″ tot 1/2″ BSPP.

Toepassing

De knie stuurt de slang 90° weg van de poort, zodat ze niet recht uit een cilinder of ventiel steekt en vrij blijft van bewegende delen. Doordat de knie draait, schroeft u eerst de fitting vast en richt u daarna de slang. Het kunststof huis houdt het gewicht laag, wat telt op cilinders, grijpers en andere delen die bewegen.

Uitvoeringen en keuze

• Ø is de buitendiameter van de slang. Kies de fitting op de maat van de slang die u al gebruikt; een slang met een andere buitendiameter klemt niet correct.
• M5 en M7: metrische draad voor kleine poorten. 1/8″ tot 1/2″ BSPP voor grotere.
• BSPP is cilindrische pijpdraad: de afdichting gebeurt met een ring onder de zeskant, niet op de draad zelf.
• Technopolymeer / RVS / NBR: een licht kunststof huis met roestvaststalen klemtanden en een NBR-afdichting. Handig waar gewicht en compacte bouw meetellen, zoals op bewegende machinedelen.
• Kunststof of messing: de knie draaibaar RL31 heeft dezelfde functie in een uitvoering tot Ø 14; de RL31/C heeft conische draad.

Combineer met

Leg de leiding met PU-slang en lees in onze gids over push-in fittingen hoe u slang correct inbrengt en losmaakt.

Levertijd: doorgaans 2-4 werkdagen bij voldoende voorraad (excl. maatwerk).

Metal Work-artikelcodes

Zoekt u op de artikelcode van Metal Work? Dit zijn de uitvoeringen van dit product in onze webshop.
