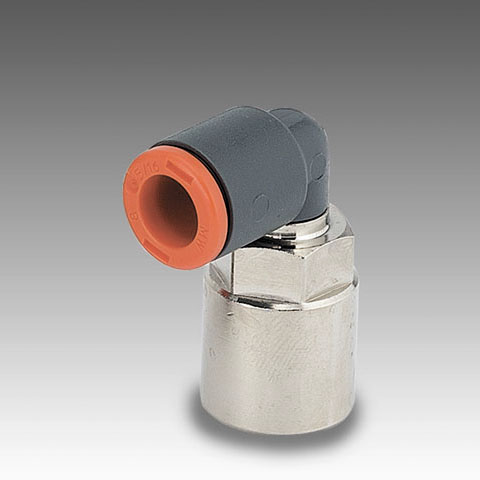

De Push-in koppeling knie inwendig draaibaar kunststof (RL34/F) is een knie in technopolymeer met binnendraad aan de ene kant en een push-in aansluiting aan de andere, waarbij het kniestuk draaibaar is. Het bereik loopt van slang Ø4 tot Ø12 mm, op draad M5 en 1/8″ tot 1/2″ BSPP.
Toepassing
Met binnendraad (vrouwelijke draad) schroeft u deze knie op een buitendraad, bijvoorbeeld een nippel, een geluiddemper-aansluiting of een uitstekende draad op een component. Omdat de knie draait, legt u de slang na het vastzetten in de gewenste richting zonder de draadverbinding los te draaien. Dat vermijdt het klassieke probleem dat een knie ofwel te los zit ofwel scheef staat. Handig op beweegbare delen en op plaatsen waar de slangrichting later nog kan wijzigen.
Uitvoeringen en keuze
- Binnendraad: de knie gaat óp een buitendraad; voor montage ín een poort kiest u een knie met buitendraad.
- M5: fijne metrische draad voor kleine ventielen en minicilinders.
- BSPP 1/8″ tot 1/2″: cilindrische draad die dicht met een afdichtring.
- Voorbeeld: 2L34F13 is de uitvoering voor Ø10 op 1/4″.
- Slang-Ø 4 tot 12 mm: Ø is de buitendiameter van de gekalibreerde slang.
Combineer met
Bekijk de draadnippels voor de passende buitendraad, en de andere steekfittingen voor rechte of T-vormige varianten.
Levertijd: doorgaans 2-4 werkdagen bij voldoende voorraad (excl. maatwerk).
Metal Work-artikelcodes
Zoekt u op de artikelcode van Metal Work? Dit zijn de uitvoeringen van dit product in onze webshop.
| Uitvoering | Artikelcode |
|---|---|
| 12 mm / 1/2″ BSPP | 2L34F17 |
| 12 mm / 3/8″ BSPP | 2L34F16 |
| 10 mm / 3/8″ BSPP | 2L34F14 |
| 10 mm / 1/4″ BSPP | 2L34F13 |
| 8 mm / 1/4″ BSPP | 2L34F10 |
| 8 mm / 1/8″ BSPP | 2L34F09 |
| 6 mm / 1/4″ BSPP | 2L34F08 |
| 6 mm / 1/8″ BSPP | 2L34F07 |
| 4 mm / 1/8″ BSPP | 2L34F05 |
| 4 mm / M5 | 2L34F01 |
